Кросс ШКОН-КПВ-640(20) с кронштейном и органайзером (корпус) ССД в Ростове-на-Дону

Оптический распределительный шкаф (ОРШ)
серии ШКОН-КПВ предназначен для использования
в многоквартирных жилых домах при строительстве
городских сетей абонентского доступа по
технологии FTTH (PON) - «волокно-в-квартиру».

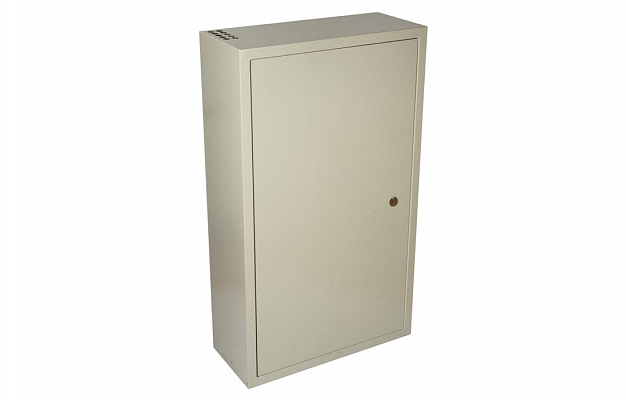

Антивандальное пылевлагозащищенное исполнение
шкафа позволяет размещать его непосредственно
в подъезде, в подвале, техническом этаже
или на чердаке.

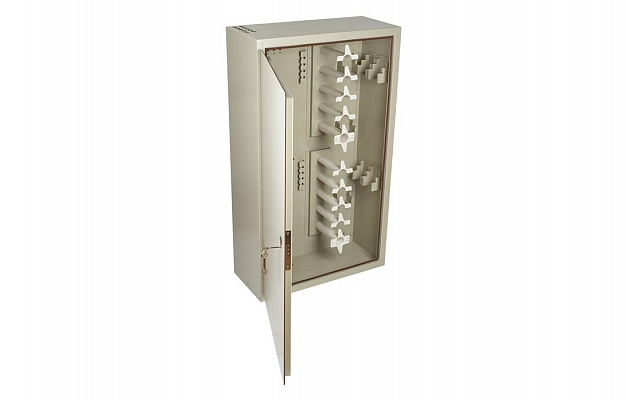

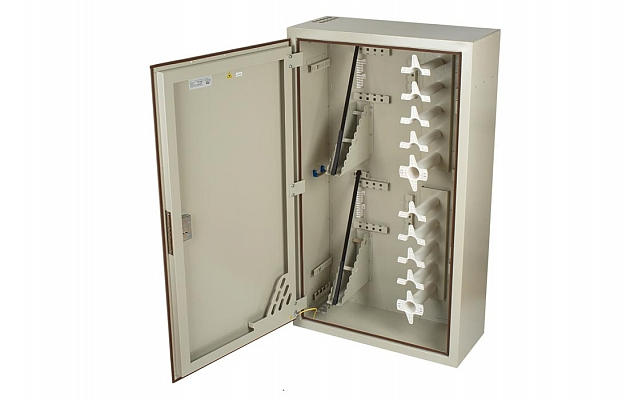

Конструктивной особенностью кросса является
то, что монтаж и кросс-коммутация ОВ осуществляется
в откидных кроссовых модулях, объединенных
в кроссовый блок. Подобная компоновка кроссового
поля является оригинальной разработкой
ССД и получила название – система «книжка».
Откидные кроссовые модули позволили значительно
уменьшить габариты шкафа, особенно его
глубину. При этом общее количество портов
увеличилось.

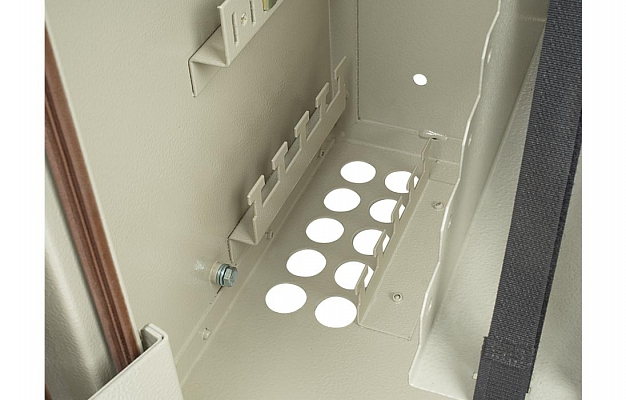

Оптические кабели вводятся в шкаф через
отверстия в верхней и нижней стенках.
В отверстиях устанавливаются пылезащитные
заглушки.
В шкафу предусмотрены несколько монтажных
зон. В зоне ввода оптические кабели разделываются
и фиксируются. Далее волокна в транспортных
трубках поступают в зону монтажа на соответствующий
кроссовый модуль. Планарные оптические
разветвители устанавливаются в специальные
контейнеры на правой боковой стенке шкафа.
В закрытом положении кроссовые модули
защелкиваются один за другой.
При обслуживании нужный кроссовый модуль
фиксируется в горизонтальном положении.
Система «книжка» позволяет извлекать модуль
из блока и благодаря запасу волокон, находящихся
в транспортной трубке, производить работы
вне шкафа.

Комплектация:

Корпус с дверью и замком 1 шт.

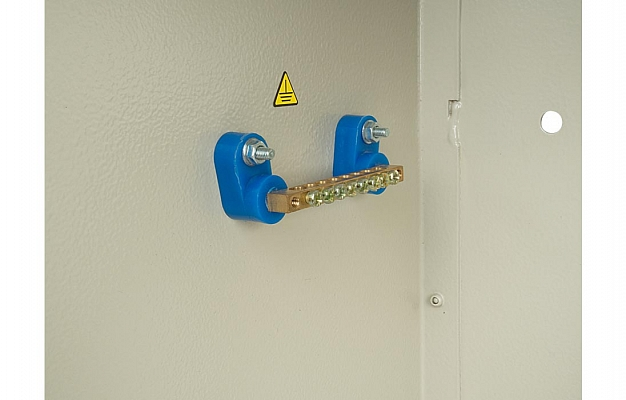

Шина заземления 1 шт.
Кронштейн кроссового блока 2 шт.
Заглушки кабельных вводов 20 шт.
Комплект монтажный 1 комп.
