Шкаф комбинированный с органайзерами левый 19"+10" 45U 900х600х2200 мм ВОКС-Ф-9645Л-О ССД в Ростове-на-Дону

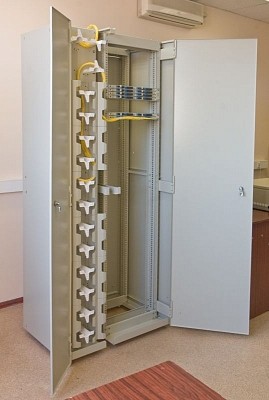

Решение ВОКС-Ф (волоконно-оптическая коммутационная
система, фронтальный доступ к кроссовому
полю) базируется на специализированном
телекоммуникационном шкафе, состоящем
из двух секций размерности 10'' и 19''
с полезной высотой 42U или 45U.
Зона ввода ОК организована в узкой секции
10'', сюда вводятся входящие и исходящие
кабели, здесь же размещается зона хранения
запаса длины оптических шнуров.

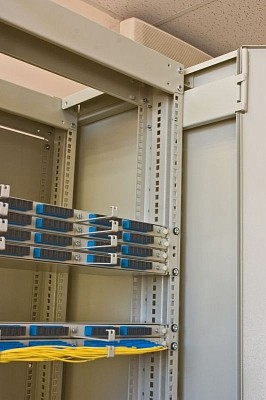

Зона монтажа и коммутации ОВ располагается
в широкой секции 19'', где устанавливаются
кроссовые модули. При необходимости, в широкой
секции могут размещаться дополнительные
узлы ввода кабелей и органайзеры ШОС.
Оптические адаптеры, установленные на
передней панели кроссовых модулей, образуют
фронтальное кроссовое поле.
Входящие и исходящие многоволоконные кабели
фиксируются и разделываются до волокон
в специализированных узлах ввода (общее
наименование – ВКР, см. раздел «Вводы кабельные
разветвительные ВКР» ). Здесь же при необходимости
происходит заземление металлических элементов
кабелей. Узлы ввода ВКР имеют различную
конструкцию и состав в соответствии с конструкцией
кабелей, для которых они предназначены.
ВКР-1 должны использоваться с кабелями в
легкой броне (гофрированная стальная лента),
ВКР-2 – с кабелями в проволочной или стеклопластиковой
броне, ВКР-3 – с небронированными кабелями.
Узлы ввода ВКР-1, 2, 3 размещаются на несущих
10'' или 19'' панелях. На одной панели
может размещаться от 4-х до 42-х узлов ввода,
в зависимости от их исполнения и конструкции
несущих панелей.
От узлов ввода оптические волокна в модулях,
помещенных в специальные транспортные
трубки, поступают в кроссовые модули, где
свариваются с пигтейлами. На лицевой панели
кроссового модуля устанавливаются оптические
адаптеры. Для удобства монтажа и обслуживания
ОВ, внутренняя часть модуля с кассетой и
панелью с адаптерами может выдвигаться
или поворачиваться (в зависимости от конструкции).
Высота кроссового модуля составляет 0,5U.
Кроссовые модули имеют номинальную емкость
24 ОВ (для FC, SC) или 48 ОВ (LC). Для установки модулей
в конструктив стойки или шкафа используются
19'' корпуса высотой 1U, 2U или 3U, объединяющие
соответственно 2, 4 или 6 кроссовых модулей.

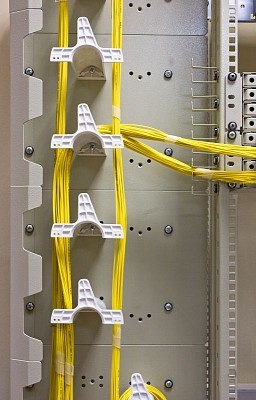

Для организации патчкордов, подключенных
к портам кроссовых модулей, используются
специальные фронтальные и боковые органайзеры
для укладки запаса длины патчкордов.

Комплектация:

Корпус, широкая секция 45U 19" 1 шт.
Корпус, узкая секция 45U 10" 1 шт.
Комплект органайзеров 1 шт.
