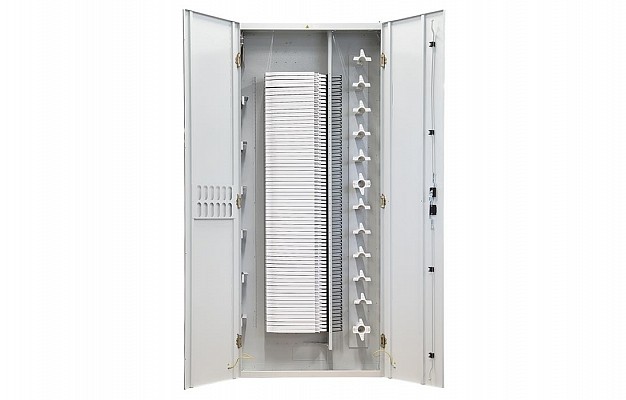

Кросс ВОКС-ФП –93-72П-24SC/APC –ОВМ ССД в Ростове-на-Дону

Предназначен для ввода большого количества
оптических кабелей (нескольких десятков
и более) , монтажа и кросс-коммутации оптических
волокон, организации входящих-исходящих
и коммутационных кабелей (патчкордов). Может
применяться в центрах коммутации волоконно-оптических
сетей операторов связи (АТС, ЦУС), в сетях
кабельного ТВ, в сетях доступа с идеологией
«волокно-до-дома» (микрорайона, рабочего
стола, и т.д.) (FTTx), в пассивных оптических
сетях (PON), в кроссовых помещениях крупных
бизнес-центров и пр.
Использование целесообразно при концентрации
в одной аппаратной большого количества
оптических портов (не менее 200). Максимальная
ёмкость составляет 1728 портов SC или 3456 портов
LC. Отличительная особенность п осравнению
с традиционными решениями на базе стандартных
шкафоы и стоек 19"" - это дополнительная функциональность
применительно к вводу оптических кабелей,
монтажу ОВ и кросс-коммутации оптических
портов патчкордами.
Как правило, во внутреннем пространстве
конструктива выделяются отдельные зоны
для крепления многоволоконных кабелей,
для сварки волокон и для выкладки и хранения
запасов патчкордов, что сильно упрощает
задачу монтажа и обслуживания (переключений)
большого количества оптических портов.
Кроме того, решение высокой плотности монтажа
ОВ должно быть модульным и позволять наращивать
емкость по мере роста сети и ввода новых
кабелей. Система кабельного менеджмента
должна обеспечивать монтаж новых кабелей
и переключение действующих без негативного
влияния на ранее смонтированные волокна.
Базируется на специализированном конструктиве
высотой 2000, шириной 900 и глубиной 300 мм.
Входящие линейные и распределительные
кабели фиксируются и разделываются до модулей
в разветвительных узлах ввода (узлах ВКР).
Здесь же при необходимости происходит заземление
металлических элементов кабелей.

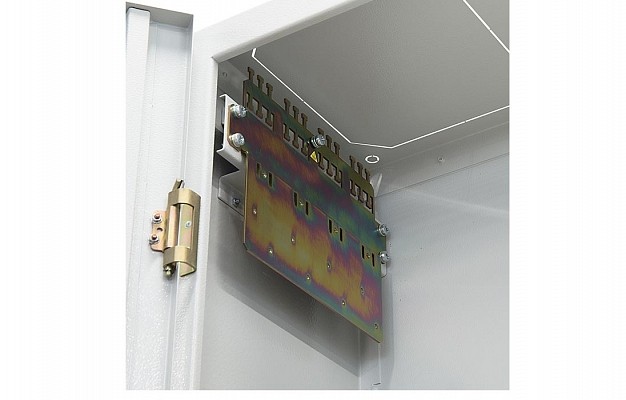

Узлы ВКР-3 размещаются на несущих панелях.
На одной панели может размещаться 4 таких
узла. Одна несущая панель предустановлена
в шкафу ВОКС-ФП в состоянии поставки. Дополнительно
можно установить до 5 несущих панелей.
Ввод кабелей возможен как сверху, так и
снизу, в зависимости от места установки
несущих панелей с узлами ВКР-3.
От узлов ввода оптические волокна в специальных
транспортных трубках поступают в кроссовые
модули, где свариваются с пигтейлами. На

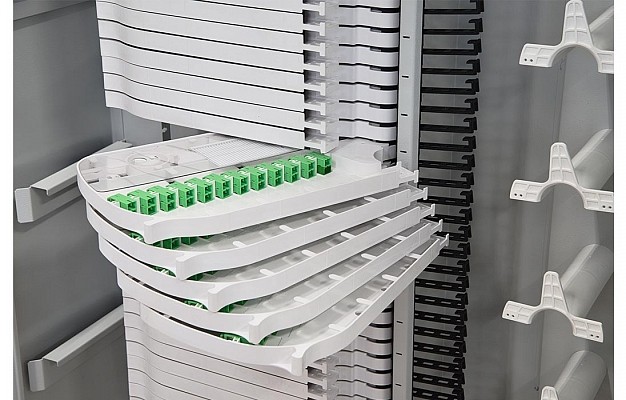

кроссовом модуле устанавливаются оптические
адаптеры. Для удобства обслуживания волокон
кроссовые модули могут выдвигаться (поворачиваться).
Кроссовый модуль устанавливается непосредственно
в конструктив модернизированного шкафа.
Кроссовые блоки ("корзины") не используются.
Для выкладки и хранения запасов патчкордов,
подключенных к портам кроссовых модулей,
в правой части шкафа располагаются органайзеры,
позволяющие повысить надежность эксплуатации
и минимизировать временные потери при эксплуатации
кросса в частности, при переключениях.
В решении ВОКС-ФП выделены следующие функциональные
зоны:
• зона ввода, разделки и фиксации ОК;
• зона монтажа и коммутации ОВ;
• зона выкладки и хранения запасов патчкордов.
Зона ввода ОК организуется в верхней или
нижней части шкафа с использованием узлов
ввода ВКР-3 и несущих 10''. В центральной
части шкафа располагается зона монтажа
и кросс-коммутации волокон.
Зона выкладки и хранения запаса соединительных
шнуров расположена сбоку от зоны коммутации,
здесь же установлены органайзеры.

Комплектация:

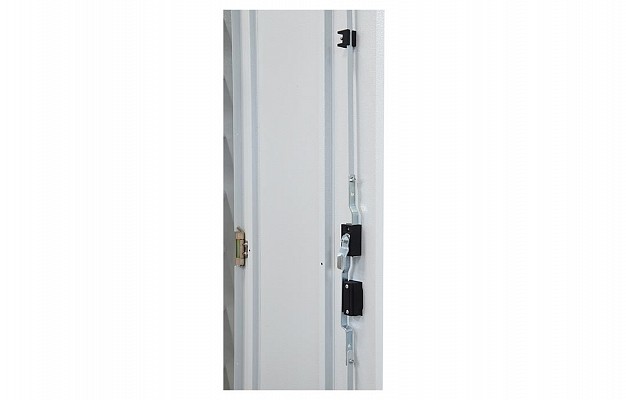

Шкаф с двумя дверями и замком 1 шт.
Несущая для 4х ВКР-3 6U (большая) 1 шт.
Несущая для 4х ВКР-3 3U (малая) 4 шт.
Узел ввода ВКР-3 18 шт.
Комплект органайзеров 1 шт.
Модуль П поворотный (пластик) 24 SC 72 шт.
Комплект деталей для монтажа 72 шт.
Крепежный комплект 72 шт.
Розетка (адаптер) SC/APC 1728 шт.
Пигтейл SC/APC 1728 шт.
КДЗС-4525 2160 шт.
