Муфта МОПГ-МП-1/128-4КУ3260 ССД в Ростове-на-Дону

Муфты МОПГ-МП-1 с металлическим корпусом,
предназначены для прямого и разветвительного
сращивания строительных длин оптических
кабелей типа ОКГТ, встроенных в грозозащитные
тросы ЛЭП, на которых используется функция
плавки гололёда. В муфты также могут вводиться
самонесущие диэлектрические оптические
кабели с броней из арамидных нитей или стеклопластиковых
прутков, используемые в качестве ответвительных.

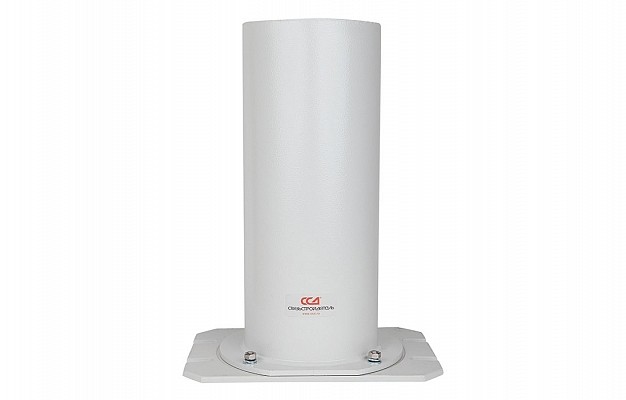

Корпус муфты полностью металлический.
Способ герметизации корпуса механический
при помощи эластичной кольцевой прокладки
и четырех затяжных болтов крепления кожуха
к оголовнику.

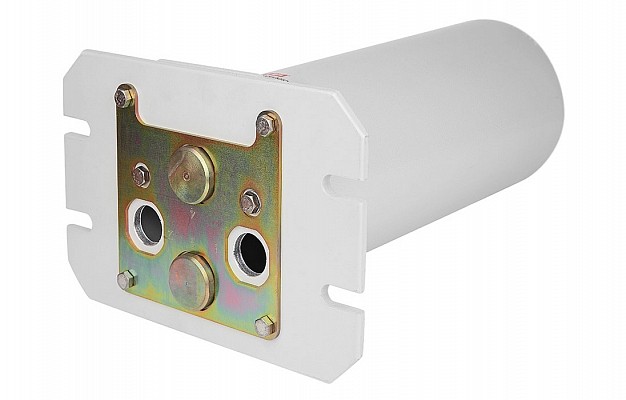

В муфту можно ввести до четырёх оптических
кабелей. Для ввода кабелей в муфту используются
специальные кабельные вводы, устанавливаемые
в отверстия оголовника. В комплекты для
ввода грозотроса с плавкой входят диэлектрические
втулки, которые изолируют корпус муфты
от грозотроса с электрической прочностью
1000 В. Комплекты кабельных вводов подбираются
в зависимости от конструкции и диаметра
кабелей. Неиспользуемые порты ввода закрываются
заглушками. Герметизация мест установки
корпусов кабельных вводов и заглушек осуществляется
с помощью эластичных кольцевых прокладок.
В комплекты поставки муфт входят две заглушки
с прокладками и крепёжными гайками. Комплекты
кабельных вводов в комплекты поставки не
входят и приобретаются отдельно.

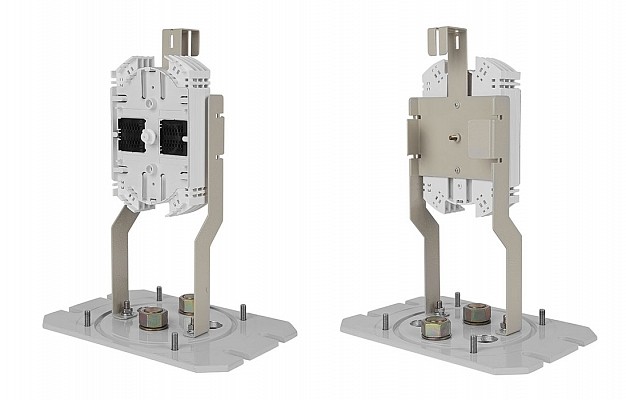

Модификации муфты оснащаются различными
типами кассет. В муфту МОПГ-МП-1/128 можно
установить до 4 кассет КУ-3260 с ложементами
для укладки гильз КДЗС-6030 (длина 60 мм, диаметр
3 мм после усадки). Общая ёмкость такой муфты
128 сростков ОВ. В муфте МОПГ-МП-1/216 устанавливается
до 6-ти кассет КТ-3645 с встроенными ложементами
для КДЗС-4525 (длина 45 мм, диаметр 2,5 мм после
усадки). Ёмкость муфты 216 сростков ОВ.
Для установки муфт на опорах ЛЭП используют
специальные кронштейны и барабаны шлейфовые
вращающейся конструкции для размещения
технологического запаса ОКГТ и ответвительного
диэлектрического кабеля. Для обеспечения
электрической изоляции ОКГТ с плавкой гололеда,
шлейфовые барабаны должны устанавливаться
на металлические конструкции опор на изоляторах.
Муфты МОПГ-МП прошли испытания по действующим
отраслевым программам и методикам вместе
с кабелями типов ОКГТ-Ц (с центральной трубкой)
и ОКГТ-С (стальной модуль в повиве) и приняты
к эксплуатации на воздушных линиях электропередачи
ОАО “Россети”.

Комплектация:

Кожух 1 шт.
Основание 1 шт.
Кассета КУ-3260 4 шт.
Крышка кассеты 1 шт.
Гильзы КДЗС 6030 50 шт.
Пинцет для укладки КДЗС 1 шт.
Заглушка 2 шт.
Комплект деталей для монтажа (стяжки, маркеры) 4 шт.
Перчатки х/б 1 пара
Силикагель 1 шт.
