Муфта-кросс МКО-П1-М/А-10SC ССД в Ростове-на-Дону

Предназначена для монтажа подвесного магистрального
кабеля с абонентскими ответвлениями самонесущих
дроп-кабелей малого диаметра. Особенностью
всех муфт МКО с литерой «А» является наличие
внутри планки или гнезд для установки адаптеров.
Это позволяет использовать оконцованные
абонентские дроп-кабели и осуществлять
кросс-коммутацию.

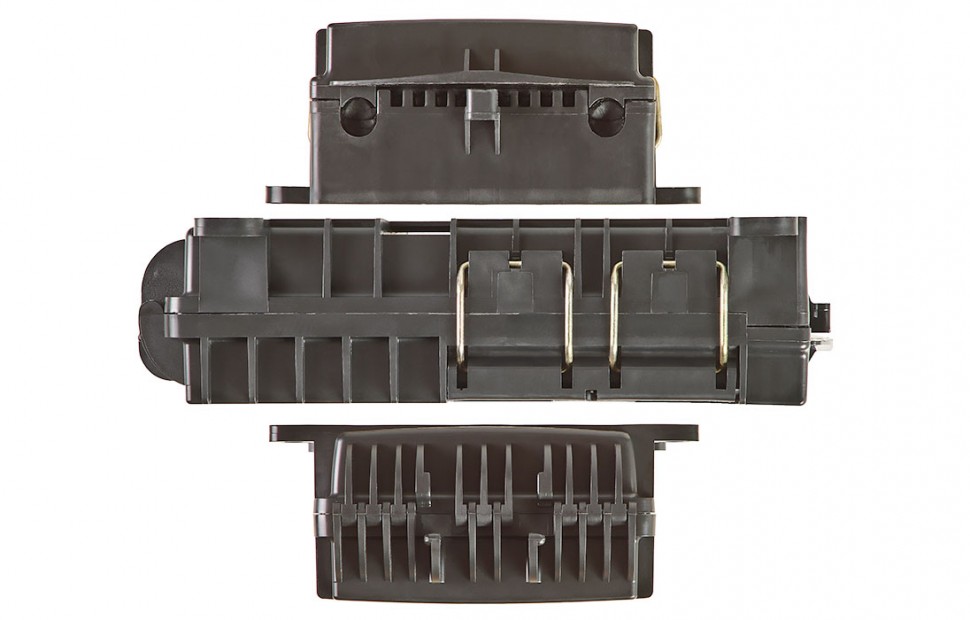

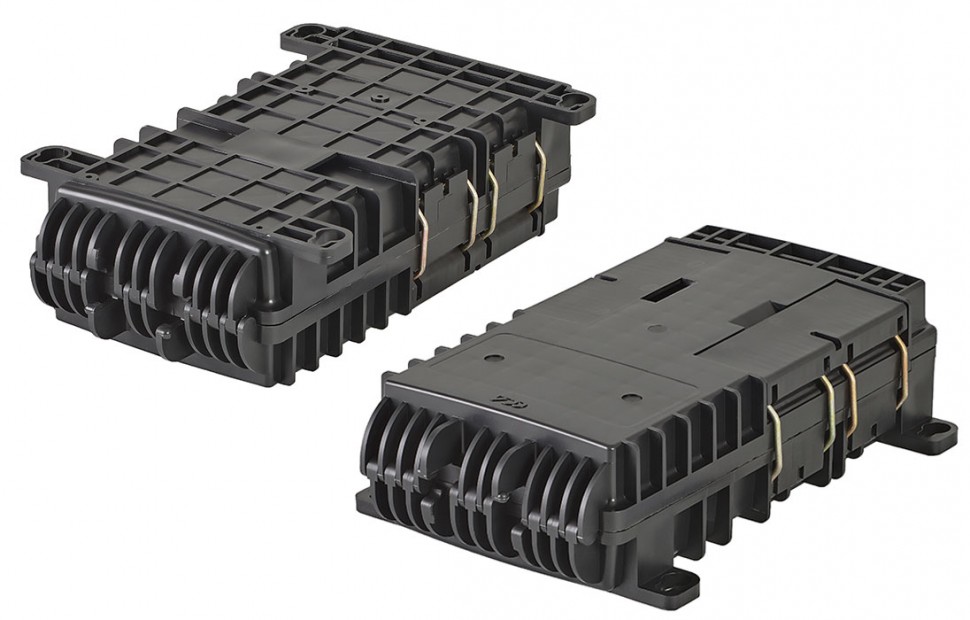

Муфта представляет собой малогабаритный
герметичный контейнер прямоугольной формы.
Внутри контейнера установлена съёмная
монтажная панель (вставка), с тыльной стороны
которой вмонтированы два ложемента для
размещения сростков ОВ, защищенных гильзами
КДЗС 4525, а на лицевой стороне панели находятся
гнёзда для установки адаптеров типа SC. На
лицевой части монтажной панели расположен
ложемент типа Л2-СП, на который возможно
установить разветвители в мини-корпусах
с волокнами длиной 1 метр в буферном покрытии
900 мкм. Предусмотрена установка одного разветвителя
РО-1х8 -PLC -SM/0,9 -1,0 м-SC/APC или двух разветвителей
РО-1х4 -PLC -SM/0,9 -1,0 м-SC/APC, оконцованных разъемами
SC.
Фиксация и герметизация крышки - при помощи
двух пластиковых защелок на стальных пружинных
петлях.
По периметру корпуса муфты, в местах соприкосновения
с крышкой, находится эластичный гель, с
помощью которого осуществляется как герметизация
корпуса, так и герметизация введенных магистральных
и абонентских кабелей.
Конструкция муфты, не смотря на небольшие
габаритные размеры, обеспечивает возможность
организации транзитной петли оптических
модулей без разрезания.
Конструкция муфты обеспечивает:
• ввод и крепление введенных в корпус двух
ОК с диаметром наружной оболочки до 14 мм;
• возможность организации “транзитного”
ввода одного ОК;
• размещение до 36 сростков оптических
волокон (КДЗС 4525) распределительных ВОК
и 10 сростков дроп-кабелей;
• установку двух оптических планарных
разветвителей с номинальным размером корпуса
60х7х4 мм;
• установку до 10-ти розеток (адаптеров)
оптических типа SC;
• пылезащищенный вывод до 10 дроп-кабелей
круглого профиля диметром 2-3 мм или прямоугольного
профиля типа «бабочка».

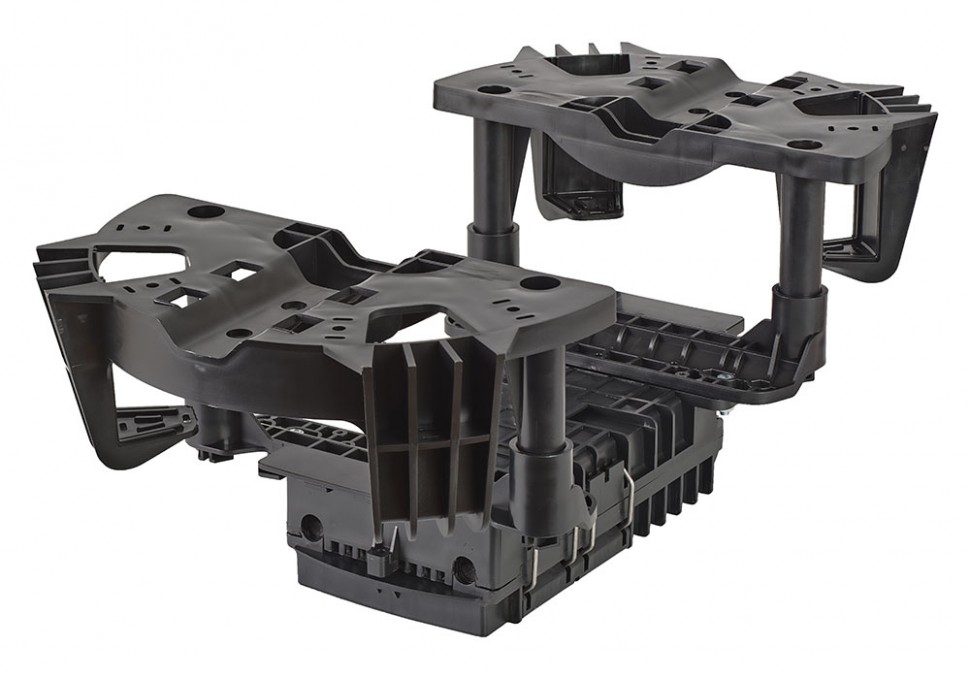

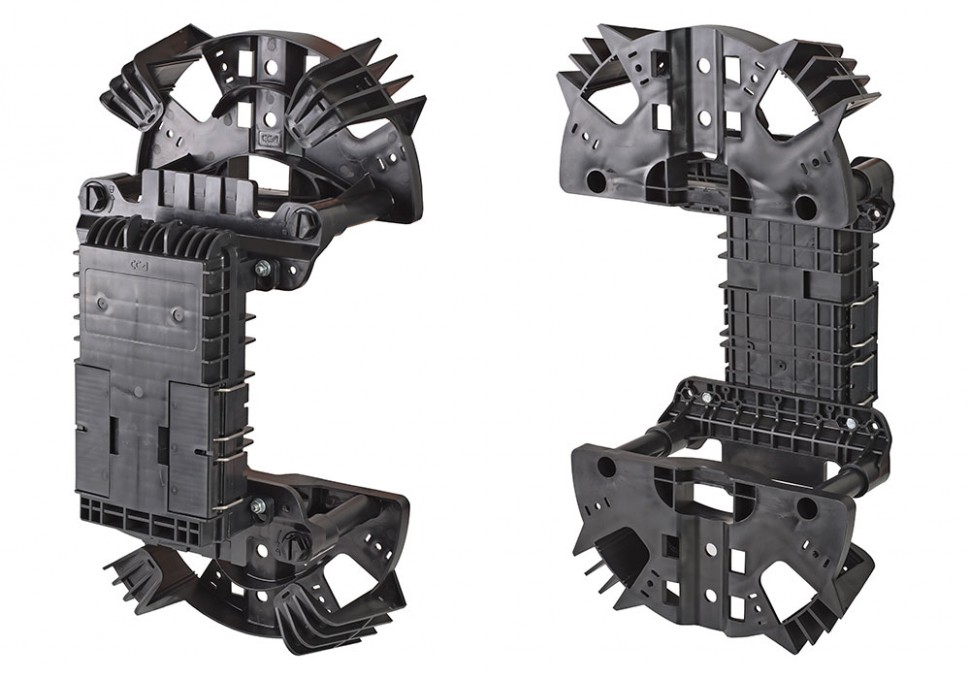

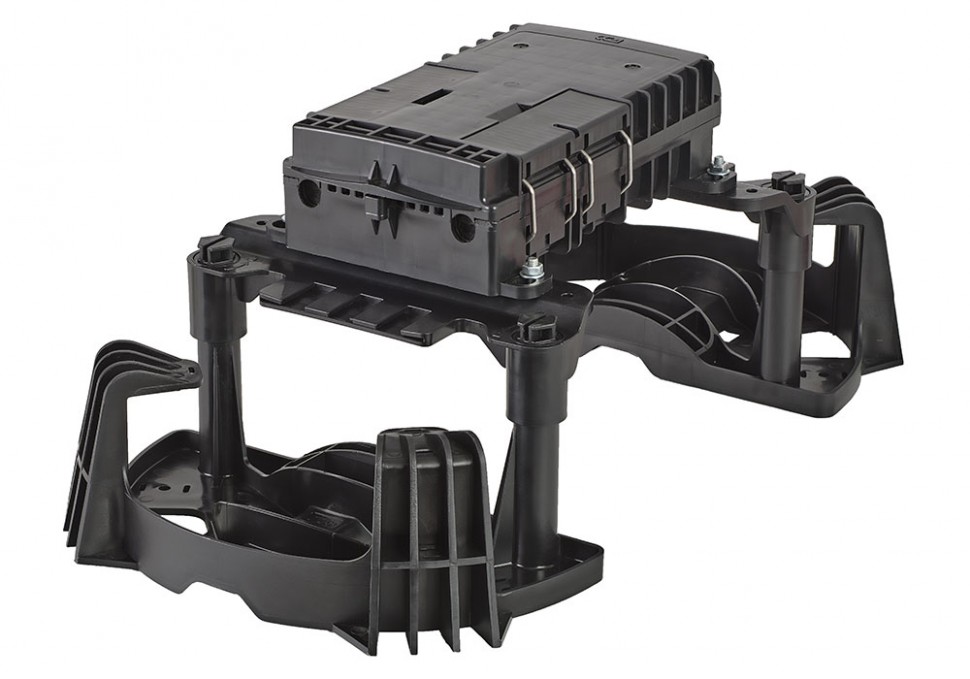

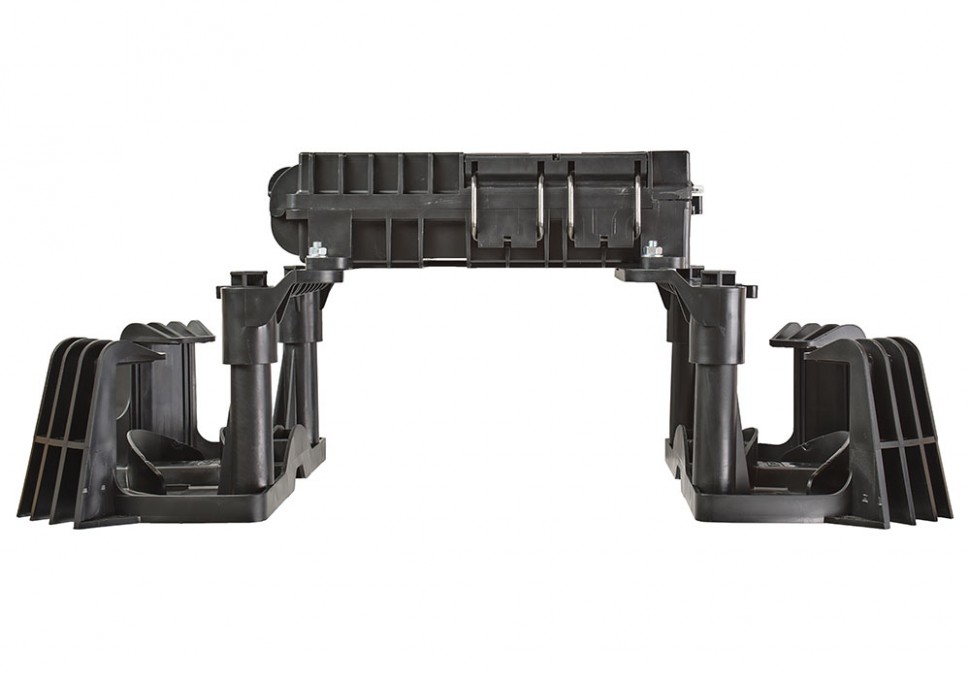

В случае необходимости установки муфт
на опорах или стенах предлагается дополнительно
приобрести специально разработанный уникальный
кронштейн для подвески. Конструкция кронштейна
позволяет снимать муфту с опоры и устанавливать
ее обратно без необходимости повторной
фиксации или использования специального
инструмента и расходных материалов в виде,
например, монтажной ленты.
Следует учитывать, что в разделе «Характеристики»
указан температурный диапазон эксплуатации
муфт-кроссов без учёта характеристик устанавливаемых
в них комплектующих изделий: адаптеров,
пигтейлов и сплиттеров. При применении
муфт-кроссов в составе с указанными комплектующими,
их температурный диапазон эксплуатации
может быть ограничен параметрами установленных
изделий.

Корпус с крышкой 1 шт.
Монтажная панель (вставка) 1 шт.
Ложемент Л2-СП 1 шт.
Гильзы КДЗС 4525 20 шт.
Стяжки, маркеры 1 компл.
Пинцет для укладки КДЗС 1 шт.
