Муфта-кросс МКО-П2/С09-2/4SC-2PLC4-SC/APC-12SC-10SC/APC-2SC/APC ССД в Ростове-на-Дону

Предназначена для использования в качестве
оптического кросса малой емкости, для монтажа
оптических кабелей (ОК), прокладываемых
(подвешиваемых) на открытом воздухе и внутри
технических помещений (чердаках, подвалах).

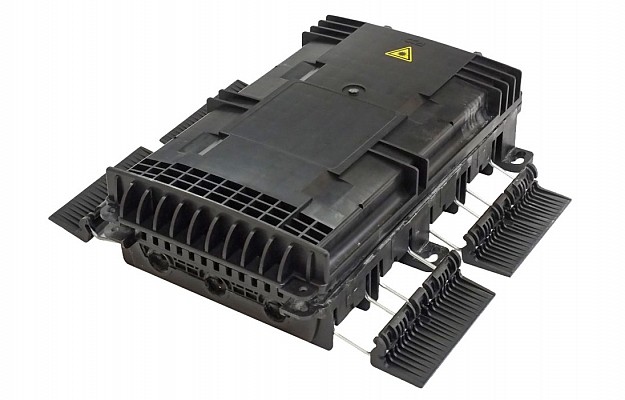

Выполнена из пластмассы и имеет пыле-брызгозащищенную
тупиковую конструкцию (ввод ОК и вывод абонентских
дроп-кабелей производится с одной стороны).

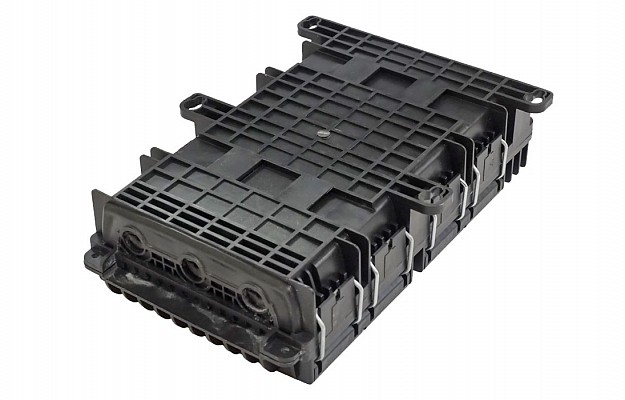

Представляет собой малогабаритный контейнер
прямоугольной формы, снабженный откидной
крышкой. Крепление крышки с корпусом осуществляется
пластмассовой петлёй.
Фиксация и герметизация крышки - при помощи
четырёх пластиковых защелок на стальных
пружинных петлях.
По периметру корпуса муфты, в местах соприкосновения
с крышкой, находится эластичный гель, с
помощью которого осуществляется как герметизация
корпуса, так и герметизация введенных магистральных
и абонентских кабелей.

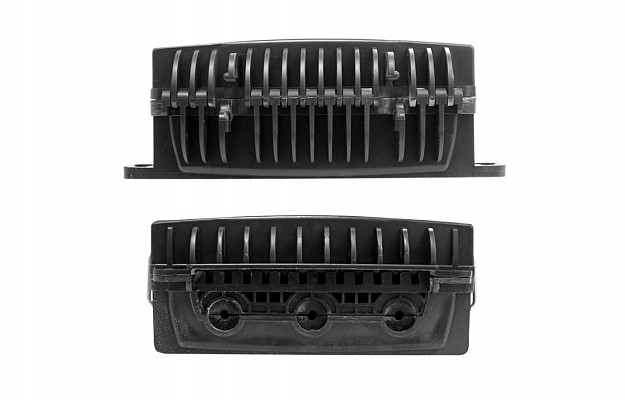

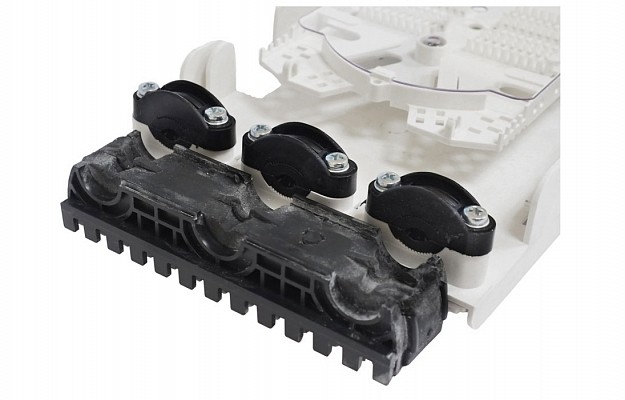

В нижней части корпуса имеется съёмный
блок ввода и герметизации распределительных
ВОК с одной стороны и дроп-кабелей с другой
стороны блока. Съёмный блок имеет гелевое
покрытие по всей поверхности соприкосновения
с ВОК и корпусом муфты.

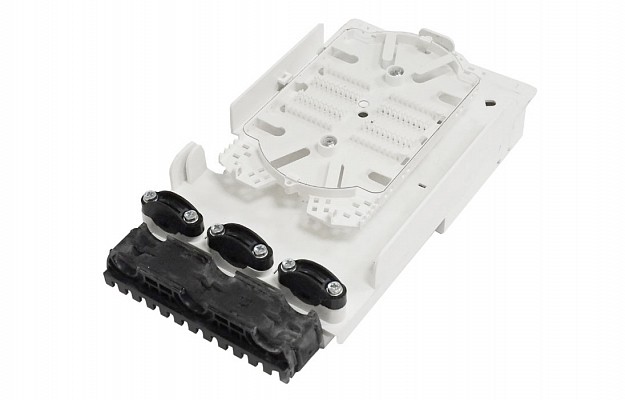

Внутри корпуса установлена съёмная монтажная
панель (вставка), с тыльной стороны которой
предусмотрено место для укладки транзитной
петли оптических модулей, установлены фиксаторы
ЦСЭ и кассета КТ-3645 для сварки волокон распределительных
ВОК. На лицевой стороне панели находятся
гнёзда для установки адаптеров типа SC, а
также ложемент Л2-СП, на который можно установить
разветвители в мини-корпусах с волокнами
длиной 1 метр в буферном покрытии 900 мкм
и ложемент Л12-4525 для размещения сварных
стыков абонентских дроп-кабелей с пигтейлами.
Предусмотрена установка одного разветвителя
РО-1х8 -PLC -SM/0,9 -1,0 м-SC/APC или двух разветвителей
РО-1х4 -PLC -SM/0,9 -1,0 м-SC/APC, оконцованных разъемами
SC. Место размещения сплиттеров и сварных
соединений дроп-кабелей защищенос специальной
пластиковой крышкой.
Конструкция муфты не смотря на небольшие
габаритные размеры обеспечивает возможность
организации транзитной петли оптических
модулей без разрезания.
Конструкция муфты обеспечивает:
• ввод и крепление введенных в корпус трех
ОК с диаметром наружной оболочки до 16 мм;
• возможность организации “транзитного”
ввода одного ОК;
• размещение до 36 сростков оптических
волокон (КДЗС 4525) распределительных ВОК
и 12 сростков дроп-кабелей;
• установку двух оптических планарных
разветвителей с номинальным размером корпуса
60х7х4 мм;
• установку до 12-ти розеток (адаптеров)
оптических типа SC;
• пылезащищенный вывод до 12 дроп-кабелей
круглого профиля диметром 2-3 мм или прямоугольного
профиля типа «бабочка».

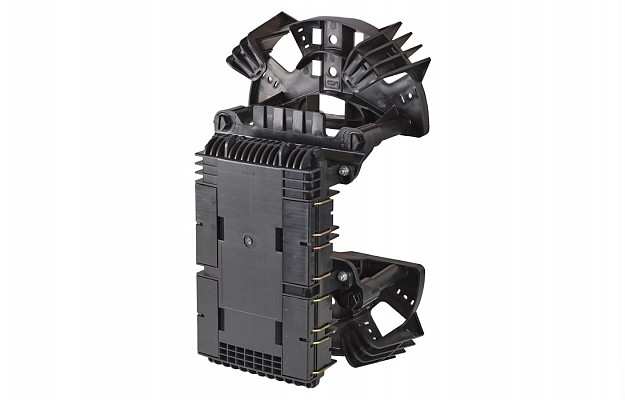

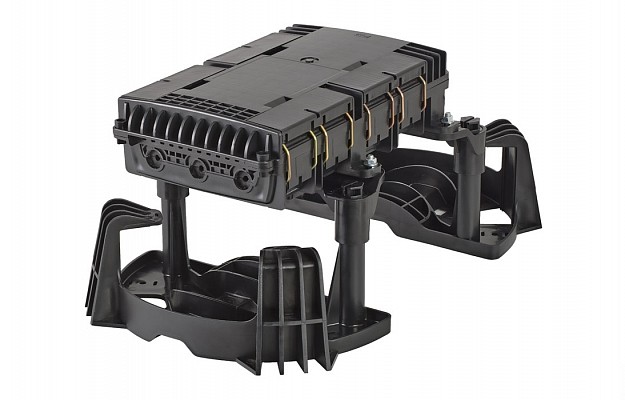

Установка муфты на стене или опоре выполняется
с применением кронштейнов для подвески
МКО-П2, существует два типа кронштейнов.
Кронштейны для подвески МКО-П2 в комплектацию
муфты не входят и приобретаются отдельно.

Корпус с крышкой 1 шт.
Гильзы КДЗС 4525 20 шт.
Монтажная панель (вставка) 1 шт.
Кассета для сварки 36 ОВ с крышкой 1 шт.
Сплиттер PLC 1х4 SC/APC 2 шт.
Ложемент для установки двух разветвителей 1 шт.
Ложемент для установки 12 КДЗС-4525 1 шт.
Адаптеры SC/APC 10 шт.
Пигтейлы SC/APC 2 шт.
Стяжки, маркеры 1 компл.
Силикагель 30 г
