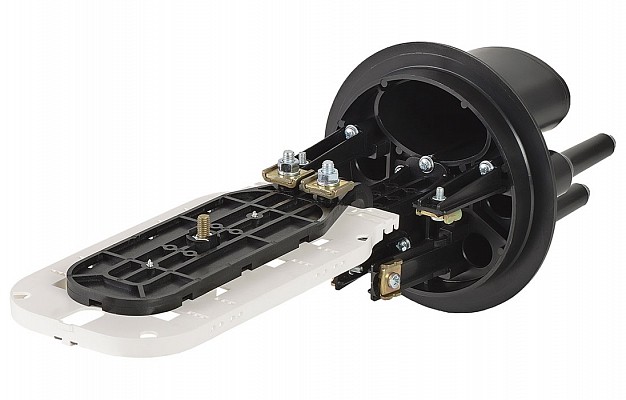

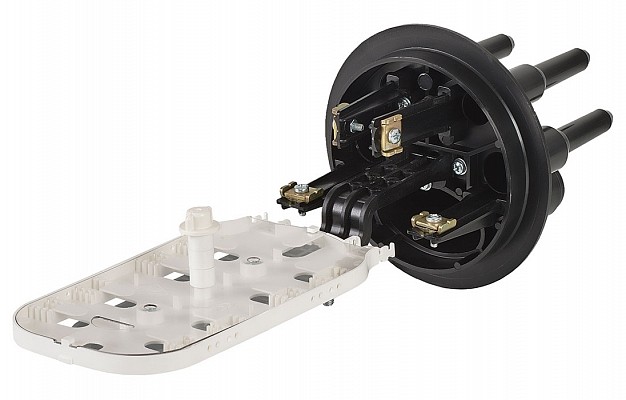

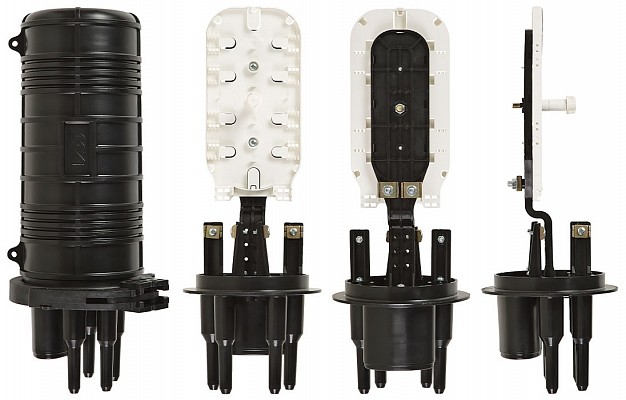

Муфта МТОК-Л6/96-1КВ2445-К ССД в Ростове-на-Дону

Предназначена для монтажа подвесных самонесущих
ОК, оптических кабелей с вынесенным силовым
элементом типа «8», а также городских кабелей
любых конструкций, в том числе и с броней
из стальной гофрированной ленты. В муфте
предусмотрен овальный ввод для транзитной
петли оптических модулей без разрезания.
Выкладка петли модулей осуществляется
на лотке с противоположной стороны от кассет.
Способ герметизации корпуса с оголовником
механический. Осуществляется при помощи
эластичной кольцевой прокладки и армированного
пластикового хомута с самозатягивающимся
замком. Замок хомута сконструирован таким
образом, что при открывании защелка трансформируется
в рычаг, обеспечивающий легкое снятие хомута
с муфты.
Способ герметизации вводов кабелей, осуществляется
с помощью термоусаживаемых трубок ТУТ.
Круглые патрубки на оголовнике муфты изначально
герметичны и имеют ступенчатую форму с
разными диаметрами. Срезая патрубок в определенном
месте можно подобрать отверстие максимально
близкое к диаметру вводимого кабеля. Таким
образом, исключается излишнее натяжение
ТУТ после усадки при вводе относительно
тонких кабелей. Все патрубки муфты оснащены
также индивидуальными узлами крепления
ЦСЭ.
Овальный патрубок муфты может использоваться
для одного из перечисленных случаев: 1) ввода
транзитной петли кабеля или 2) ввода двух
кабелей диаметром до 25 мм. В обоих случаях
для герметизации необходимо дополнительно
приобрести «Ввод №6».
Без транзитной петли и при условии ввода
в круглые патрубки 2-х тонких ОК общее число
вводимых в муфту кабелей может достигать
10 ОК. С помощью модифицированного кронштейна
в муфту помещается до 4-х кассет КВ2445.
В случае необходимости установки муфт
на опорах или стенах предлагается дополнительно
приобрести специально разработанный уникальный
кронштейн для подвески. Конструкция кронштейна
позволяет снимать муфту с опоры и устанавливать
ее обратно без необходимости повторной
фиксации или использования специального
инструмента и расходных материалов в виде,
например, монтажной ленты.

Комплектация:

Корпус (оголовник,кожух, хомут) 1 шт.
Кассета КВ-2445 с крышкой 1 шт.
Гильзы КДЗС 4525 20 шт.
Пинцет для укладки КДЗС 1 шт.
Трубка ТУТ 33/8 для круглых вводов ОК 2 шт.
Комплект маркеров и стяжек 1 шт.
Силикагель (пакет) 1 шт.

МТОК — муфтатупиковая оптическая
Л — оголовник типа Л
6 — кожух типа 6
96 — емкость муфты 96 ОВ
1 — 1 кассета в комплекте
КВ2445 — кассета типа КВ-2445
К — наличие КДЗС в комплекте
