Grandway FHO5000-D40-LS-PM-TS-FM – оптический рефлектометр (OTDR) нового поколения, предназначенный для диагностики волоконно-оптических линий связи городского и магистрального масштаба.
Рефлектометр обеспечивает высокую производительность и точность измерений, предназначен для работы с одномодовым волокном дальностью
до 130км. Компактные размеры и продуманный дизайн делает работу с прибором простой и удобной для пользователей с любым уровнем подготовки.
Grandway FHO5000-D40-LS-PM-TS-FM посылает в оптическое волокно импульсы света, которые отражаясь от различных неоднородностей возвращаются
в приемопередающий порт прибора с различной временной задержкой и уровнем мощности. На основе данной информации на экране прибора стоится
рефлектограмма, на которой отображаются все обнаруженные события такие как: соединение коннекторов, оптическая сварка, макроизгиб, сплиттер, конец волокна. Для каждого события определяется расстояние и затухание.
Встроенный порт определителя обрывов VFL предоставляет возможность провести визуальный контроль состояние волокна. В волокно подается свет
красного спектрального диапазона на длине волны 625нм, который проходит сквозь оболочку волокна в местах ее повреждения и на макроизгибах, тем самым, позволяя визуально локализовать проблемные участки.

Особенности:
- Продуманный дизайн, прочный корпус;
- Компактный, легкий;
- Режим измерений в реальном времени;
- Контроль наличия света в волокне в целью предотвращения повреждения;
- Встроенный определитель обрывов (в базовой комплектации);
- Измеритель мощности (в базовой комплектации);
- Источник излучения (в базовой комплектации);
- Сенсорный экран (в базовой комплектации);
- Оптический микроскоп (опция);
- Опция Wi-Fi (опция);
- Установка маркеров, 2шт;
- Память на 40000 рефлектограмм;
- Программное обеспечение для генерации отчетов.

Комплект поставки Grandway FHO5000-D40-LS-PM-TS-FM:
- Рефлектометр с опциями: VFL, LS, PM, TS, FM;
- Адаптер питания 12В;
- Аккумуляторная батарея Lithium;
- Оптический адаптер FC;
- USB-кабель;
- Инструкция для быстрой настройки (eng);
- Заводской калибровочный сертификат (eng);
- Сумка для транспортировки.

Технические характеристики (Серия оптических рефлектометров FHO5000):

Параметр

M21

MD21

MD22

D26

D35

D40

D43

D45

T40F

T43F

TP35

TC35

S2538F

Длина волны, нм

850/1300

850/1300
1310/1550

1310/1550

1310/1550/
фильтрованная 1625

1310/1550/1490

1310/1550/
фильтрованная 1650

1625

Динамический диапазон, дБ

19/21

19/21/35/33

19/21/40/38

26/24

35/33

40/38

43/40

45/43

40/38/38

43/41/41

35/33/33

35/33/31

Мертвая зона по затуханию (ADZ)

4 м

5 м

4 м

5 м

4 м

5 м

Мертвая зона по событиям (EDZ)

0,8 м

0,8/1 м

0,8 м

1 м

0,8 м

1 м

Ширина импульса

3нс, 5нс, 10нс, 20нс, 50нс, 100нс, 200нс, 500нс, 1мкс, 2мкс, 5мкс, 10мкс, 20мкс

Количество точек выборки

128 000

Разрешение по расстоянию

Минимум 0,25 м

Линейность

0,05

Порог по потерям

0,01 дБ

Разрешение по потерям

0,001 дБ

Расрешение по расстоянию

0,01 м

Погрешность по расстоянию

± (1м + измеренное рассточние х3х10-5 + разрешение по расстоянию)

Определитель обрывов

10 мВт, 2 Гц

Память

40 000 рефлектограмм

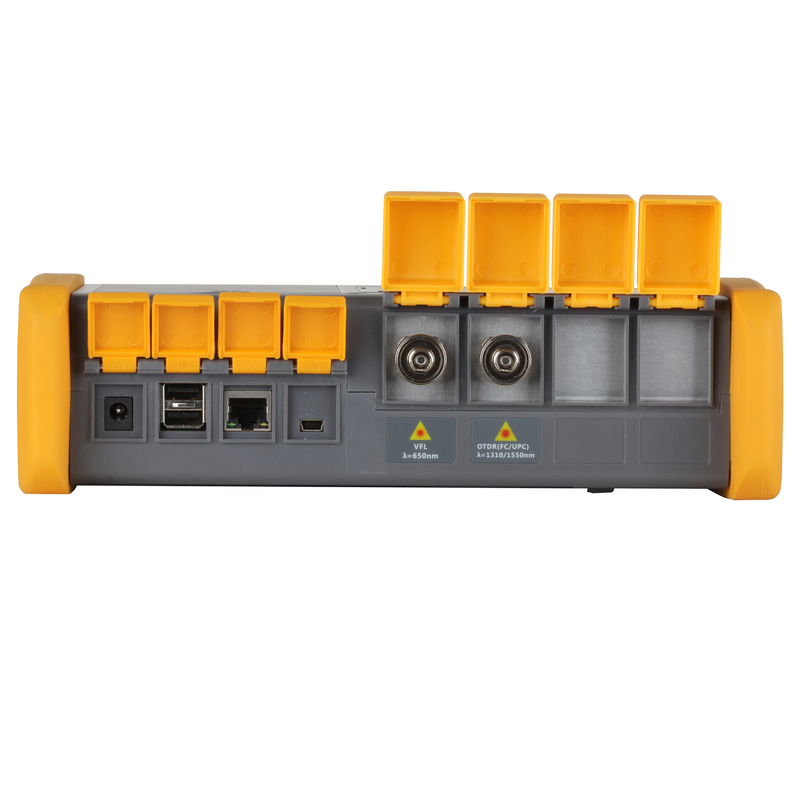

Интерфейсы

RJ-45 1шт, USB 3шт (Тип А 2шт, тип B 1шт)

Экран

Цветной, TFT-LCD 7 дюймов
Сенсорный экран доступен опционально

Питание

Сеть 220В или аккумулятор
6 часов работы от аккумулятора

Температура эксплуатации

-10 до +50 оС

Температура хранения

-20 до +70 оС

Габариты

253×168×73,5 мм

Вес

1,5 кг

Общие характеристики:

Параметр	Описание
Габариты	263 (В)х168(Ш)х73,5(Г) мм
Вес с аккумулятором (кг)	1.5 кг
Условия эксплуатации	от -10 до +50°C, при отн. влажности до 95% и без конденсации влаги
Условия хранения	от -20 до +75°C, при отн. влажности до 95% и без конденсации влаги

Дополнительная комплектация:

Описание	Модель
Встроенный источник излучения	FHO5000-LS
Встроенный измеритель мощности	FHO5000-PM
Поддержка работы с видеомикроскопом (драйвер USB-микроскопа) *	FHO5000-FM
Функция защиты от влаги	FHO5000-WP

* - видеомикроскоп приобретается отдельно

Характеристики встроенного измерителя мощности (GeX) опция :

Параметр	Описание
Калиброванные длины волн, нм	850/1300/1310/1490/1550/1625/1650
Диапазон мощностей, дБм	-65+5дБм либо -40+23дБм
Погрешность, %	±0.35дБ±1нВт
Разрешение на экране, дБ	0.01 дБ
Обнаружение модуляции	>-40дБм

Характеристики дефектоскопа (VFL) :

Параметр	Описание
Длина волны излучения, нм	650±10
Выходная мощность, мВт	10
Модуляция	Непрерывное излучение, модуляция
